Почему электроника перегревается и как термоинтерфейс влияет на охлаждение
Перегрев электроники не всегда означает неисправность вентилятора или забитый пылью радиатор. Между источником тепла и системой охлаждения существует еще одно важное звено – термоинтерфейс. Именно он помогает передавать тепло от процессора, силового транзистора, видеочипа или другого нагревающегося элемента к радиатору. Если контакт между поверхностями нарушен или материал подобран неправильно, даже мощная система охлаждения может работать значительно хуже, чем должна.
Зачем вообще нужен материал между компонентом и радиатором
На первый взгляд металлическая поверхность радиатора и крышка процессора кажутся идеально ровными. В действительности на микроскопическом уровне на них присутствуют неровности, углубления и следы обработки. После соединения двух деталей между ними остаются небольшие воздушные промежутки. Это проблема, поскольку воздух проводит тепло намного хуже материалов, которые специально применяются в системах охлаждения.
Термоинтерфейс заполняет эти неровности и вытесняет воздух, благодаря чему тепло эффективнее передается от нагревающегося элемента к радиатору. При этом сам материал не охлаждает процессор или транзистор. Его задача – создать более эффективный тепловой контакт между двумя поверхностями, после чего полученное тепло уже рассеивает радиатор и, при необходимости, вентилятор.
Именно поэтому простая установка более мощного вентилятора решает проблему далеко не всегда. Если тепло плохо передается на радиатор, увеличение воздушного потока может дать лишь ограниченный эффект.
Термопаста – самый известный, но не единственный вариант

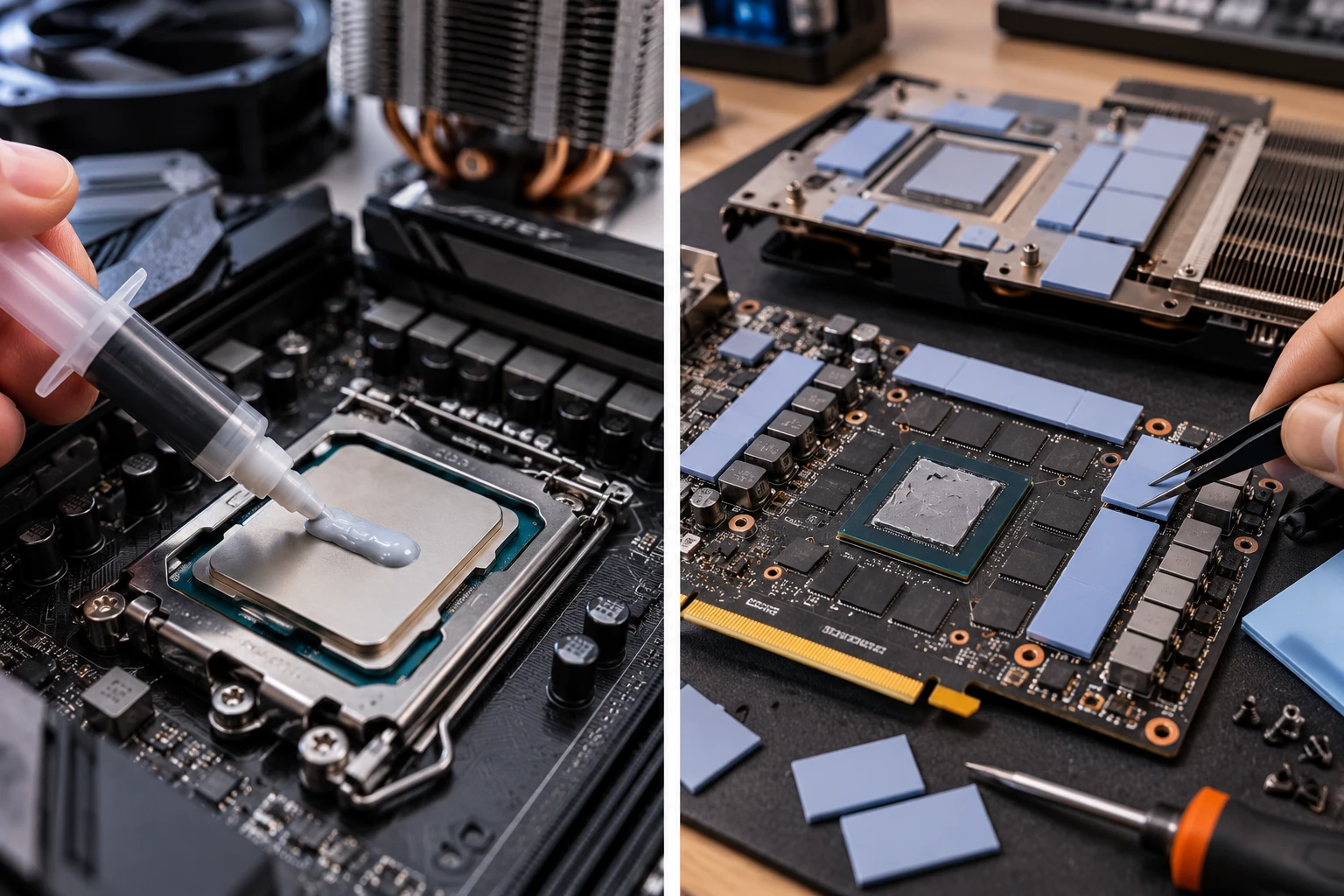

Термопаста обычно применяется там, где охлаждаемая поверхность и основание радиатора расположены практически вплотную. Наиболее известный пример – система охлаждения центрального процессора компьютера. Паста образует очень тонкий промежуточный слой и заполняет микроскопические неровности контактирующих поверхностей.
При ремонте и обслуживании электроники используются и другие материалы. Термопрокладки позволяют передавать тепло там, где между компонентом и радиатором остается заметный зазор. Их часто можно встретить на видеокартах, модулях памяти, SSD, силовых элементах и другой электронике. Термоклей применяется в случаях, когда радиатор необходимо не только соединить с компонентом термически, но и физически зафиксировать.
Поэтому понятие термопроводящая химия объединяет материалы с разным назначением, и выбирать их только по максимальному значению теплопроводности неправильно. Необходимо учитывать конструкцию устройства, расстояние между поверхностями, рабочие температуры, электрические свойства материала и требования производителя оборудования.
Почему больше термопасты не означает лучшее охлаждение
Одна из наиболее распространенных ошибок при самостоятельном обслуживании техники – нанесение слишком большого количества пасты. Логика кажется понятной: если материал проводит тепло, толстый слой должен передавать его еще эффективнее. На практике принцип работы термоинтерфейса другой.
Термопаста нужна прежде всего для заполнения микроскопических неровностей. Металлические поверхности системы охлаждения сами по себе обычно проводят тепло лучше пасты, поэтому задача состоит не в создании толстой прослойки, а в устранении воздушных промежутков между ними.
Излишнее количество состава после установки радиатора выдавливается по краям, а слишком толстый оставшийся слой способен ухудшить передачу тепла. Особенно осторожно необходимо работать с составами, обладающими электрической проводимостью или другими свойствами, из-за которых попадание материала на расположенные рядом электронные компоненты нежелательно.
Обратная крайность тоже не нужна. Если материала настолько мало, что после установки радиатора часть контактной поверхности остается без нормального соприкосновения, эффективность охлаждения может снизиться. Цель правильного нанесения – получить равномерный и достаточно тонкий слой после окончательного прижима системы охлаждения.
Термопрокладки: почему толщина имеет значение
С термопрокладками ситуация еще интереснее. Их задача состоит не только в передаче тепла, но и в заполнении определенного расстояния между компонентом и радиатором. Поэтому при замене критически важным параметром становится толщина.
Представим видеокарту, где общий радиатор одновременно охлаждает графический процессор, память и элементы системы питания. Для графического чипа используется паста, а для расположенных ниже компонентов – прокладки определенной толщины. Если вместо штатной прокладки установить слишком толстую, она может приподнять радиатор и ухудшить его контакт с графическим процессором. В итоге после вроде бы правильного обслуживания температура основного чипа способна даже увеличиться.
Слишком тонкая прокладка создает противоположную проблему: между ней и радиатором может остаться зазор или недостаточный прижим. Поэтому при ремонте сложной электроники желательно знать исходную толщину прокладок и учитывать их сжимаемость, а не выбирать материал приблизительно.
Что означает теплопроводность в характеристиках
Для термоинтерфейсов часто указывается коэффициент теплопроводности в Вт/(м·К). В общем случае более высокое значение означает способность материала эффективнее проводить тепло. Но сравнивать продукты исключительно по этой цифре рискованно.
На конечный результат влияет не только материал, но и толщина его слоя, давление между поверхностями, площадь контакта, состояние радиатора и температура окружающей среды. Кроме того, методы определения характеристик у разных производителей могут отличаться.
Поэтому термопаста с эффектной цифрой на упаковке не исправит плохо установленный радиатор. Аналогично дорогая термопрокладка не поможет, если ее толщина не соответствует конструкции устройства. При выборе стоит оценивать характеристики в комплексе и учитывать конкретную задачу.
Нужно ли менять термопасту каждый год
Универсального срока, после которого термопасту обязательно необходимо заменить, нет. Материалы отличаются составом и долговечностью, а электроника работает в совершенно разных условиях. Компьютер, который несколько часов в неделю используется для браузера и документов, находится в другом температурном режиме, чем игровая система или рабочая станция, ежедневно работающая под высокой нагрузкой.
Поэтому календарь сам по себе не является лучшим индикатором. Более информативны изменения в поведении устройства. Если при сопоставимой температуре помещения и той же нагрузке процессор начал работать заметно горячее, вентиляторы стали чаще выходить на высокие обороты или появились признаки температурного ограничения производительности, систему охлаждения стоит проверить.
Но это не означает, что причина обязательно заключается в термопасте. Сначала имеет смысл проверить загрязнение радиатора, работу вентиляторов, воздушный поток внутри корпуса и настройки оборудования. Замена термоинтерфейса является одним из этапов обслуживания, а не универсальным лекарством от любого перегрева.
Почему после замены пасты температура иногда становится выше
Такая ситуация кажется парадоксальной, но встречается достаточно часто. Пользователь разбирает устройство, очищает поверхности, наносит новую пасту, собирает систему – и получает худшую температуру.
Причиной может стать неравномерное нанесение, неправильный прижим радиатора, ошибка при сборке или неподходящий материал. В ноутбуках, игровых консолях и видеокартах дополнительной причиной могут быть неправильно подобранные термопрокладки. Если они мешают радиатору плотно прилегать к основному чипу, новая паста ситуацию не исправит.
Поэтому после обслуживания полезно не просто посмотреть температуру в состоянии покоя, а проверить устройство в условиях, максимально похожих на те, которые использовались до разборки. Только такое сравнение позволяет понять, действительно ли результат изменился.
Подготовка поверхности не менее важна
Наносить новый материал поверх толстого слоя старой высохшей пасты не стоит. После снятия системы охлаждения остатки предыдущего термоинтерфейса аккуратно удаляют, а контактные поверхности очищают подходящим средством.
Для электроники часто используется изопропиловый спирт высокой концентрации, если он совместим с конкретными материалами устройства. После очистки поверхности должны высохнуть. Желательно не касаться подготовленной контактной области пальцами, чтобы не оставлять жировые следы.
Особая аккуратность требуется при обслуживании компонентов без защитной металлической крышки, где открытый кристалл непосредственно контактирует с системой охлаждения. Чрезмерное механическое воздействие здесь способно привести уже не к ухудшению температуры, а к физическому повреждению компонента.
Охлаждение работает как единая система
Радиатор, вентилятор, термопаста и вентиляционные отверстия нельзя рассматривать независимо друг от друга. Тепло сначала должно перейти от электронного компонента через контактную область к радиатору, затем распределиться по его поверхности и только после этого эффективно отводиться окружающим воздухом.
Если проблема возникает на любом этапе этой цепочки, температура увеличивается. Забитый пылью радиатор мешает отдавать тепло воздуху. Неисправный вентилятор уменьшает воздушный поток. Неправильно установленный радиатор ухудшает контакт. Высохший, поврежденный или неподходящий термоинтерфейс способен усложнить передачу тепла непосредственно от компонента.
Именно поэтому грамотное обслуживание начинается не с покупки самой дорогой термопасты, а с понимания причины перегрева. Иногда достаточно удалить пыль, иногда требуется восстановить прижим радиатора, а в других случаях действительно необходимо заменить пасту или прокладки. Термоинтерфейс – небольшая и внешне простая часть конструкции, но от правильного его выбора и установки напрямую зависит, насколько эффективно вся система сможет отводить выделяемое электроникой тепло.
